Instalar la plomería de un baño completo parece sencillo cuando solo se ve el resultado final: un inodoro, un lavamanos y una ducha. Pero antes de colocar cerámica, muebles y grifería, hay una red de tuberías que debe quedar bien planificada.
Una mala medida puede obligarte a romper piso o pared después. Un drenaje sin pendiente puede causar malos olores, agua estancada o tuberías tapadas. Y una ventilación mal hecha puede provocar que los sifones pierdan su sello de agua.
Esta guía te ayudará a entender los planos de instalación de plomería para baño completo, las medidas más comunes y el orden recomendado de trabajo. Está pensada para Honduras y para personas que quieren aprender, supervisar una obra o hacer reparaciones sencillas con mejor criterio.
Importante: este artículo es una guía práctica. En una casa nueva, una remodelación completa o una instalación conectada a red pública, lo correcto es revisar el plano con un fontanero experimentado, arquitecto o ingeniero responsable.
¿Qué incluye la plomería de un baño completo?
Un baño típico tiene tres áreas principales: inodoro, lavamanos y ducha. Cada una necesita dos sistemas diferentes:
- Agua potable, fría y, cuando aplica, caliente.
- Drenaje sanitario, para evacuar aguas negras y aguas grises.
Además, una instalación bien hecha debe considerar:
- Ventilación sanitaria.
- Sifones o trampas que bloqueen malos olores.
- Pendiente correcta en las tuberías de drenaje.
- Llaves de paso para mantenimiento.
- Registros o puntos de acceso para futuras reparaciones.
Medidas mínimas recomendadas para un baño
Antes de hablar de tuberías, hay que definir el espacio. Un baño demasiado pequeño puede funcionar, pero será incómodo para usar y difícil de reparar. Como referencia práctica:
| Área | Medida mínima recomendada |
|---|---|
| Área de inodoro y lavamanos | 1.40 m de ancho × 1.60 m de largo |
| Área de ducha | 0.80 m × 1.40 m |
| Ducha más cómoda | 0.90 m × 0.90 m o más |
| Espacio libre frente al inodoro | 0.55 m a 0.70 m |
| Separación lateral del inodoro | 0.35 m o más hacia cada lado |
Estas medidas pueden variar según el diseño, el modelo de sanitario y el espacio disponible. Lo importante es no instalar los aparatos demasiado juntos ni dejar conexiones donde luego no puedan repararse.

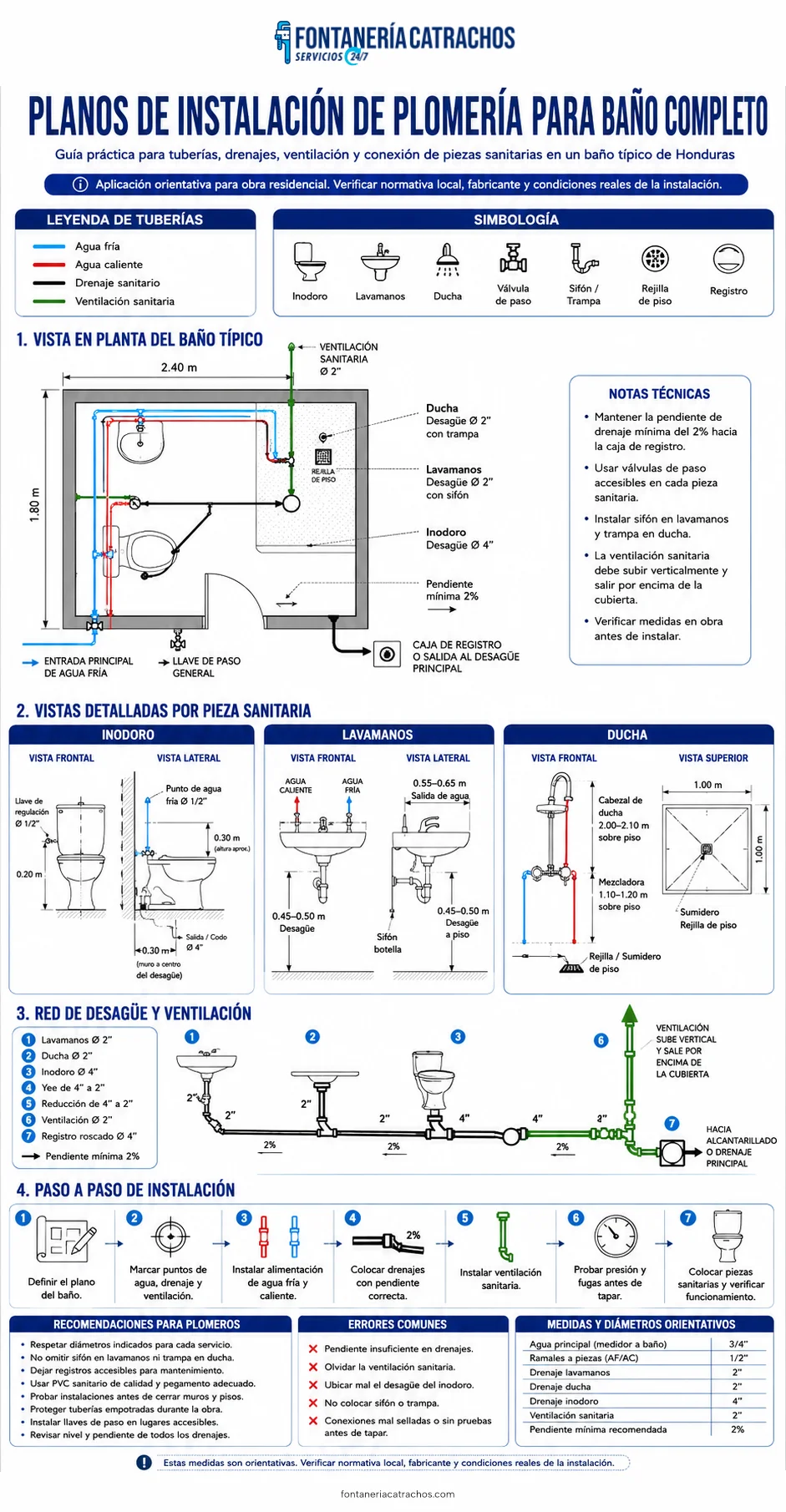

El plano básico de un baño completo
Un plano de plomería debe indicar al menos: ubicación del inodoro, centro del drenaje del inodoro, salidas de agua fría y caliente, altura del lavamanos, ubicación de la ducha y el mezclador, rejilla de piso, diámetros de drenaje, dirección de las pendientes, tubería de ventilación sanitaria y llaves de paso.
Diámetros comunes de tubería en un baño
No todos los aparatos usan el mismo diámetro. El inodoro necesita una descarga más amplia que el lavamanos o la ducha.
| Elemento | Diámetro habitual |
|---|---|
| Inodoro | 4 pulgadas |
| Lavamanos | 1½ pulgadas |
| Ducha | 2 pulgadas |
| Rejilla de piso | 2 pulgadas |
| Ramal de aguas grises | 2 pulgadas |
| Ventilación sanitaria | 1½ o 2 pulgadas |
| Alimentación de agua fría | ½ pulgada |
| Alimentación de agua caliente | ½ pulgada |
En una vivienda pequeña, el drenaje del lavamanos y la ducha suele conectarse a una línea de 2 pulgadas antes de llegar al colector principal. El inodoro normalmente descarga por una tubería de 4 pulgadas.
No reduzcas el diámetro del drenaje del inodoro para “ahorrar material”. Esa es una mala idea y puede traer tapones frecuentes.
Paso 1: Define la posición de cada aparato
Antes de romper piso o levantar paredes, marca el lugar exacto de cada elemento. Lo ideal es colocar inodoro, lavamanos y ducha cerca entre sí. Esto reduce recorridos de tubería, facilita los drenajes y disminuye costos de instalación.
En el plano, identifica: pared terminada, piso terminado, centro del inodoro, centro del lavamanos, centro de la ducha, rejilla de piso y salida hacia la red sanitaria principal.
Un error común es medir desde la pared de block sin tomar en cuenta repello, azulejo, pegamento y acabados. Las medidas importantes deben calcularse desde la pared terminada, no desde la pared en obra gris.
Paso 2: Instala el drenaje del inodoro
El inodoro es el punto más crítico del baño. La medida más importante es la distancia desde la pared terminada hasta el centro del drenaje. En muchos sanitarios convencionales esta distancia es de 30.5 cm o 12 pulgadas.
Sin embargo, no todos los modelos usan la misma medida. Algunos sanitarios pueden requerir 25 cm, 30.5 cm o incluso una distancia diferente. Por eso, antes de instalar la descarga, revisa la ficha técnica del inodoro que vas a comprar.
Recomendaciones para el drenaje del inodoro
- Usa tubería sanitaria de 4 pulgadas.
- Coloca la salida exactamente en el eje del sanitario.
- Revisa la altura y el tipo de brida que necesitará el modelo.
- Evita demasiados codos.
- No conectes el inodoro con cambios bruscos de dirección.
- Mantén una pendiente adecuada hacia el colector principal.
- Deja acceso a registros cuando el recorrido sea largo o tenga varios cambios de dirección.
La salida de agua fría para el inodoro suele quedar a unos 20 cm del piso terminado, aunque esto puede variar según el diseño del tanque y la manguera flexible. También conviene instalar una llave de paso accesible para hacer mantenimiento sin cortar el agua de toda la vivienda.
Paso 3: Instala las conexiones del lavamanos
El lavamanos necesita drenaje y salidas de agua fría y caliente. Como referencia práctica:
- Drenaje del lavamanos: aproximadamente a 46 cm del piso terminado.
- Salidas de agua fría y caliente: aproximadamente a 55 cm del piso terminado.
- Separación entre las salidas de agua: cerca de 20 cm a 30 cm, según el tipo de lavamanos y grifería.
El drenaje suele ser de 1½ pulgadas. Debe llevar un sifón o trampa bajo el lavamanos. Ese sifón no es un adorno: su función es guardar una pequeña cantidad de agua para impedir que los malos olores del drenaje regresen al baño.
Consejo importante: no escondas todas las conexiones dentro de una pared sin dejar forma de repararlas. Las llaves de paso, la trampa del lavamanos y ciertas uniones deben poder revisarse sin romper media pared.
Paso 4: Instala la ducha y la rejilla de piso
La ducha necesita una alimentación de agua fría y, si habrá calentador, una línea de agua caliente. Una medida común para el mezclador es 1.10 m desde el piso terminado. Desde el mezclador hasta la salida de la regadera se suele dejar una altura cercana a 2.00 m a 2.10 m desde el piso terminado.
Esta medida puede cambiar si el usuario es muy alto o si la regadera tiene un brazo largo que baja varios centímetros. La salida de la ducha debe quedar lo bastante alta para que nadie tenga que agacharse al bañarse.
Drenaje de la ducha
El drenaje de la ducha normalmente usa tubería de 2 pulgadas y debe incluir un sifón. La rejilla de piso no tiene una distancia única: puede estar en el centro, cerca de una esquina o junto a la pared, según el diseño. Lo importante es que el piso tenga caída suficiente hacia la rejilla.
Una pendiente leve pero constante ayuda a evitar charcos. Si el agua se queda estancada después de bañarte, la pendiente está mal hecha o la rejilla no quedó en el punto más bajo.
Paso 5: No olvides la ventilación sanitaria
La ventilación sanitaria es una de las partes más ignoradas de una instalación casera. Su función es permitir que el drenaje respire y se mantenga equilibrado. Cuando falta ventilación, pueden ocurrir problemas como:
- Malos olores en el baño.
- Sonidos de burbujeo en el lavamanos.
- Agua que se devuelve.
- Sifones que se quedan sin agua.
- Drenajes lentos.
La ventilación puede subir desde la red sanitaria hacia la cubierta o conectarse con una red de ventilación existente, según el diseño de la vivienda. En muchos baños pequeños se usan tuberías de ventilación de 1½ o 2 pulgadas, pero la medida final debe responder al diseño general de la casa y a la cantidad de aparatos conectados.
No improvises la ventilación solo porque “el agua está drenando bien hoy”. Los malos olores y los problemas de vacío suelen aparecer después, cuando el baño ya está terminado.
Paso 6: Prueba todo antes de cerrar paredes y colocar cerámica
Este paso puede ahorrar mucho dinero. Antes de repellar, fundir por completo o colocar azulejo:
- Abre el agua y revisa todas las uniones.
- Verifica que no haya fugas en tuberías de agua fría o caliente.
- Llena el lavamanos y observa si drena bien.
- Prueba la ducha con bastante agua.
- Revisa que el piso de la ducha lleve el agua hacia la rejilla.
- Haz descargas de prueba en el inodoro.
- Revisa que no haya goteos debajo del lavamanos.
- Confirma que las llaves de paso funcionen.
- Revisa que no existan olores en los drenajes.
- Toma fotografías de las tuberías antes de cerrar paredes y pisos.
Estas fotos pueden salvarte años después, cuando necesites perforar una pared, instalar un mueble o reparar una fuga.
Errores frecuentes al instalar plomería en un baño
Instalar el inodoro sin revisar la ficha técnica
La distancia de 12 pulgadas es muy común, pero no debes asumir que aplica para todos los modelos.
Usar demasiados codos
Cada cambio brusco de dirección puede frenar el flujo y aumentar el riesgo de tapones.
No dejar pendiente en los drenajes
Una tubería completamente plana no drena bien. Pero una pendiente exagerada tampoco siempre es buena, porque el agua puede irse demasiado rápido y dejar residuos atrás.
Omitir el sifón
El sifón evita malos olores. Debe existir en lavamanos, ducha y rejillas según el sistema instalado.
Olvidar la ventilación
Un baño puede funcionar aparentemente bien al principio, pero sin ventilación es más probable que aparezcan olores, burbujeos y problemas de drenaje.
Cerrar paredes sin hacer pruebas
Nunca des por terminada una instalación solo porque se ve bien. Primero hay que probar presión, uniones y drenajes.
¿Cuándo conviene llamar a un fontanero profesional?
Hay trabajos que una persona con cuidado puede comprender o supervisar. Pero en estos casos conviene pedir apoyo profesional:
- Remodelación completa de baño.
- Cambio de ubicación de inodoro.
- Tuberías enterradas en losa.
- Fugas ocultas.
- Drenajes que se devuelven.
- Malos olores persistentes.
- Baja presión de agua.
- Conexión a red de alcantarillado.
- Instalación de calentador de agua.
- Problemas de ventilación sanitaria.
En Fontanería Catrachos ayudamos con instalaciones, reparaciones, detección de fugas, destapes, drenajes y mantenimiento de fontanería residencial, comercial e industrial en Honduras. Antes de romper, fundir o colocar cerámica, vale la pena revisar el plano y hacer el trabajo correctamente desde el inicio.
Solicita una revisión con Fontanería Catrachos
Te ayudamos a revisar tu plano y a hacer la instalación correctamente desde el inicio.
Preguntas frecuentes sobre instalación de plomería para baño completo
¿Qué diámetro de tubería se usa para el inodoro?
Normalmente se utiliza una tubería de drenaje de 4 pulgadas. El diámetro puede variar según el proyecto, pero no es recomendable reducirlo sin una revisión técnica.
¿A qué distancia debe ir el drenaje del inodoro?
Muchos sanitarios usan una distancia de 30.5 cm o 12 pulgadas desde la pared terminada hasta el centro del drenaje. Siempre revisa la ficha técnica del modelo que comprarás.
¿A qué altura va el drenaje del lavamanos?
Como medida práctica, suele colocarse alrededor de 46 cm desde el piso terminado. Puede cambiar según el mueble, el tipo de lavamanos y la ubicación del sifón.
¿A qué altura debe ir el mezclador de la ducha?
Una altura común es 1.10 m desde el piso terminado. La salida de la regadera suele quedar entre 2.00 m y 2.10 m.
¿Por qué es importante la ventilación sanitaria?
Porque ayuda a que los drenajes funcionen correctamente, evita vacío en las tuberías y reduce el riesgo de malos olores en el baño.
¿Puedo instalar un baño sin contratar a un profesional?
Puedes comprender el proceso y hacer trabajos sencillos, pero una instalación completa necesita planificación, pendientes correctas, pruebas y conocimiento de materiales. Un error oculto puede costar mucho más después de colocar piso y cerámica.
